La Tavola Verifica Idrologico Idraulica - Tratto Fiume Arno, approvata con Delibera del Consiglio Comunale di Santa Maria a Monte n° 89 del 20 Novembre 2000 e successive modificazioni ed integrazioni, è stata redatta dai professionisti:
Progetto: Ing. L. Padula
Restituzione grafica: Dott. R. Gadducci
ANNOTAZIONI TECNICHE:
La presente tavola è stata prodotta riportando su un unico supporto cartaceo due distinti studi progettuali: il Profilo Longitudinale e le Sezioni Trasversali:
Il Profilo Longitudinale ha:
- la scala X 1:10000
- la scala Y 1:100
Le Sezioni Trasversali hanno:
- la scala X 1:2000
- la scala Y 1:200

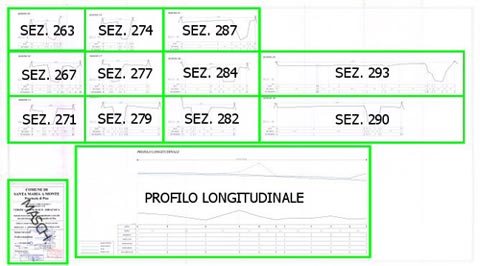

Cliccando sui riquadri è possibile scaricare in formato pdf le varie porzioni della tavola. Si consiglia inizialmente di scaricare il profilo longitudinale, individuare su di esso le sezioni oggetto di studio e poi scaricare le sezioni necessarie tramite i numeri di riferimento. Inoltre è stata resa disponibile anche la rispettiva mascherina dove è possibile individuare il numero di protocollo comunale con cui è stata archiviata la tavola.
I file pdf della presente tavola hanno formati di stampa diversi:Il profilo longitudinale è stampabile per intero in formato A0, le sezioni fino alla 282 sono in formato A4, la 287 in formato A3, la 290 e la 293 in A1. La mascherina è in formato A4.
N.B.: Per avere una stampa in scala perfetta settare la stampa al 100 %.
